Um projeto de aterramento elétrico bem dimensionado protege vidas e evita prejuízos significativos com equipamentos danificados.
Muitas empresas descobrem falhas no sistema apenas quando enfrentam acidentes ou perdas materiais.
Os equipamentos eletrônicos queimam sem causa aparente, pessoas recebem choques ao tocar estruturas metálicas e disjuntores desarmam constantemente. Esses problemas indicam deficiências graves no sistema de aterramento.
O dimensionamento adequado exige conhecimento técnico específico e análise criteriosa de diversos fatores. Qualquer erro no projeto compromete a segurança de toda a instalação elétrica.
Análise da resistividade do solo: qual a importância em um projeto de aterramento elétrico?
A resistividade do solo determina o comportamento elétrico do seu sistema de aterramento.
Cada tipo de terreno apresenta características próprias que influenciam diretamente a capacidade de dissipação.
Solos argilosos conduzem corrente elétrica com mais facilidade que terrenos arenosos ou rochosos.
A umidade aumenta consideravelmente a condutividade, enquanto períodos de seca elevam os valores de resistência.
Você não pode simplesmente replicar projetos de outras localidades. O que funciona perfeitamente numa região pode falhar completamente em outra com características diferentes de solo.
A medição da resistividade acontece antes de qualquer cálculo. Os equipamentos especializados fornecem dados precisos sobre as camadas do terreno em diferentes profundidades.
As camadas superficiais variam conforme as estações do ano. Já as camadas mais profundas mantêm características mais estáveis ao longo do tempo.
Dimensionamento do aterramento: como definir o número ideal de eletrodos
A NBR 5410 define limites máximos de resistência para sistemas de aterramento, e é essa referência que orienta o dimensionamento.
O número ideal de eletrodos não é fixo: ele depende do contexto da instalação, das características do solo e da eficiência obtida com cada haste individual.
A definição da quantidade adequada exige avaliar simultaneamente:
- Comprimento e diâmetro das hastes disponíveis, que afetam a capacidade de dissipação.
- Profundidade de cravação permitida no terreno e eventuais restrições físicas.
- Espaçamento mínimo entre eletrodos, essencial para evitar sobreposição das áreas de dissipação.
- Resistividade do solo por camada, que altera o desempenho real de cada haste.
- Configuração do sistema de aterramento escolhida (malha, hastes paralelas, anel, combinação híbrida).
Na prática, uma única haste quase nunca atinge a resistência exigida pela norma. Por isso, combinações com múltiplos eletrodos em paralelo são adotadas para reduzir a resistência total do sistema.
O posicionamento correto também interfere diretamente no número final: quanto mais próximos os eletrodos, maior a perda de eficiência individual.
Já um arranjo bem distribuído permite alcançar a resistência necessária usando menos hastes, com melhor custo-benefício e desempenho técnico.
Se informe ainda mais: Como elaborar um projeto elétrico industrial?
O dimensionamento dos condutores e seu papel na proteção elétrica
Os condutores de aterramento transportam correntes de defeito até o sistema de dissipação. Essas correntes podem atingir valores muito elevados durante curtos períodos.
A seção desses cabos acompanha a bitola dos condutores fase da instalação. A NBR 5410 apresenta tabelas específicas que relacionam essas dimensões de forma clara.
Condutores subdimensionados representam um ponto de falha crítico. Durante um curto-circuito, o próprio cabo de proteção pode se romper e deixar a instalação desprotegida.
A equipotencialização conecta todas as massas metálicas ao sistema de aterramento.
Diferentes estruturas, tubulações, blindagens de cabos e carcaças de equipamentos precisam dessa conexão.
Os cabos de cobre oferecem melhor condutividade e resistência mecânica adequada. A instalação deve proteger os condutores contra danos físicos ao longo de todo o percurso.
Como fazer a seleção e instalação correta dos eletrodos?
As hastes cobreadas dominam o mercado brasileiro de sistemas de aterramento. Existem diferentes comprimentos e diâmetros que atendem às variadas necessidades de cada projeto.
A cravação vertical das hastes busca camadas de solo com melhor condutividade.
Nesse caso, terrenos muito compactos ou rochosos podem exigir perfurações prévias ou configurações alternativas.
As conexões entre eletrodos e condutores merecem atenção especial, visto que as conexões mal executadas aumentam a resistência total e comprometem o desempenho do sistema.
Sob a mesma lógica, as soldas exotérmicas garantem baixa resistência de contato e resistem à corrosão por décadas.
Os conectores mecânicos precisam de aperto adequado e manutenção periódica para manter a eficiência.
As caixas de inspeção facilitam medições futuras e permitem verificar o estado das conexões. A acessibilidade desses pontos simplifica manutenções preventivas.

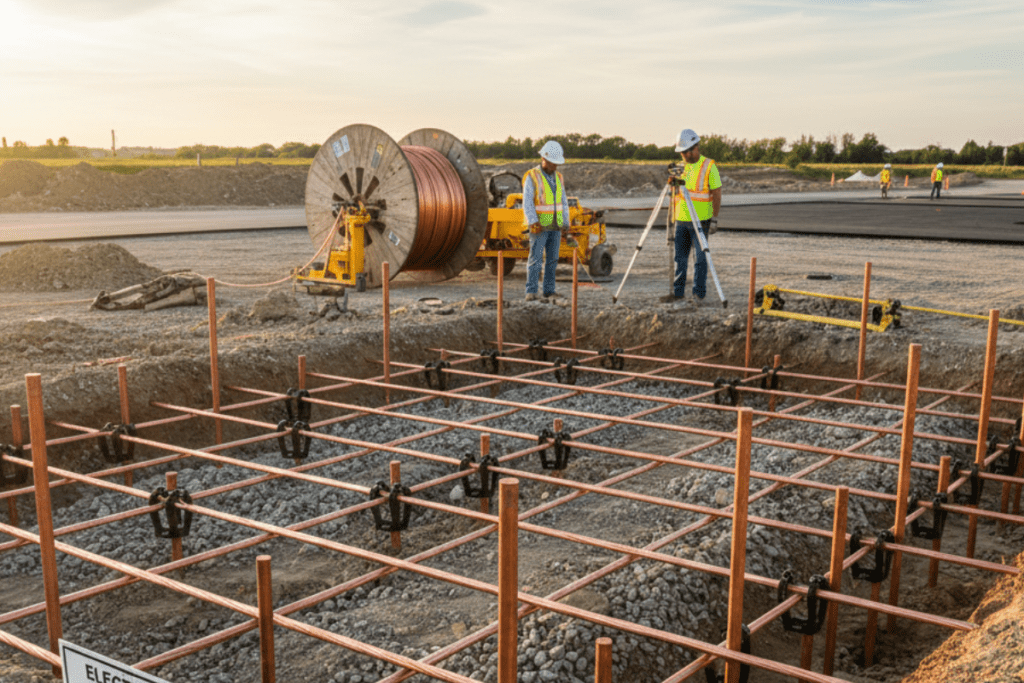

Por fim, as malhas de aterramento substituem hastes em situações específicas. Grandes instalações industriais e subestações frequentemente utilizam essa configuração.
Como funciona a medição e comprovação da eficiência do sistema
A verificação após a instalação confirma se o projeto atingiu os valores especificados. Terrômetros digitais medem a resistência total com precisão e confiabilidade.
Você desconecta o aterramento dos circuitos antes de realizar as medições. Os eletrodos auxiliares posicionados em distâncias específicas permitem a leitura correta dos valores.
Assim, os resultados acima do especificado indicam necessidade de ajustes. Adicionar eletrodos, melhorar conexões ou tratar quimicamente o solo são opções disponíveis.
Vale ressaltar que os tratamentos químicos alteram temporariamente a resistividade ao redor dos eletrodos.
De antemão, as soluções permanentes envolvem aumentar o número de hastes ou modificar a configuração do sistema.
Para concluir, as medições periódicas verificam a manutenção do desempenho ao longo dos anos.
A corrosão dos eletrodos e alterações nas características do solo afetam gradualmente a eficiência.
Erros frequentes que comprometem a segurança da instalação do projeto de aterramento elétrico
Muitos problemas de aterramento começam em detalhes aparentemente simples, mas que têm impacto direto na resistência final do sistema.
Um erro bastante comum é a cravação superficial das hastes, situação em que o eletrodo não alcança camadas do solo com boa condutividade.
Quando isso acontece, a resistência medida sobe e a proteção deixa de operar com a eficiência necessária.
Outro ponto crítico está nas conexões mal executadas. Contatos de baixa qualidade criam resistências adicionais e evoluem para falhas com o tempo.
Oxidação, afrouxamento mecânico e uso de conectores inadequados se acumulam e podem anular o desempenho de um projeto que, no papel, parecia correto.
Alguns problemas merecem atenção especial:
- Hastes posicionadas muito próximas, o que faz as áreas de dissipação se sobreporem e reduz a eficiência.
- Conectores e materiais de baixa durabilidade que perdem desempenho rapidamente.
- Falta de registros técnicos que impeçam futuras verificações do sistema.
Também é comum encontrar instalações onde foi feita economia no número de eletrodos, ignorando variáveis essenciais como resistividade do solo, profundidade possível de cravação e exigências normativas.
Sem essas análises, o resultado é um aterramento que não suporta correntes de defeito de forma segura.
A ausência de documentação técnica estruturada agrava tudo. Sem desenhos, medições e histórico do sistema, qualquer manutenção vira tentativa e erro.
E quando o ambiente exige expansão ou adequação, a falta desses dados encarece e retarda o processo.
Ademais, o uso de materiais inadequados ainda é uma das causas mais frequentes de degradação precoce do aterramento.
Peças que corroem rápido, condutores sem proteção mecânica e conexões improvisadas reduzem a vida útil e aumentam riscos de falhas graves.
